Macchina di incollaggio per impilare completamente automatica completamente chiusa utilizzata per il nucleo di favo d'api ALU

INTRODUZIONE

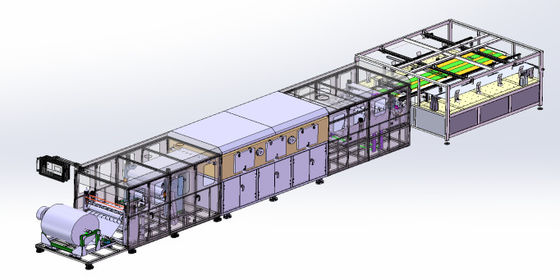

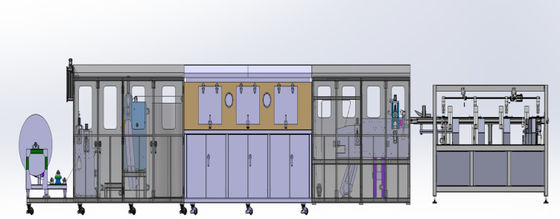

Disposizione generale della linea adesiva A600

Questo apparecchio è un'attrezzatura specializzata utilizzata principalmente per rivestire, tagliare e impilare i nuclei di nido di miele di alluminio.
a. Descrizione del processo:
In base alle esigenze, le bobine di alluminio richieste vengono sventrate e rivestite con un adesivo speciale per il nucleo di nido di miele in alluminio per la stampa in gravura.sono perforati e appiattiti secondo i requisiti del processo, e poi tagliato e impilato su una lunghezza fissa.
b. Caratteristiche delle apparecchiature
La macchina di rivestimento in nido di miele in alluminio progettata e prodotta dalla nostra azienda ha le seguenti caratteristiche principali:
1) regolazione automatica della tensione costante per la tensione della bobina di svolta;
2) Il rullo galleggiante può regolare automaticamente la funzione di sincronizzazione della linea di produzione;
3) Dopo l'incollatura, può asciugare automaticamente; controllo accurato della temperatura nel forno
4) Il materiale rivestito può perforare automaticamente i fori
5) La prova con una sola tavola può misurare automaticamente la distanza tra le strisce e calcolare il passo della striscia adesiva per diversi modelli di rullo di piastra dopo il rivestimento.
6) Dopo l'incollaggio, il taglio automatico e preciso a lunghezza fissa può ottenere il posizionamento del foglio di alluminio vicino alla fine dopo l'incollaggio.

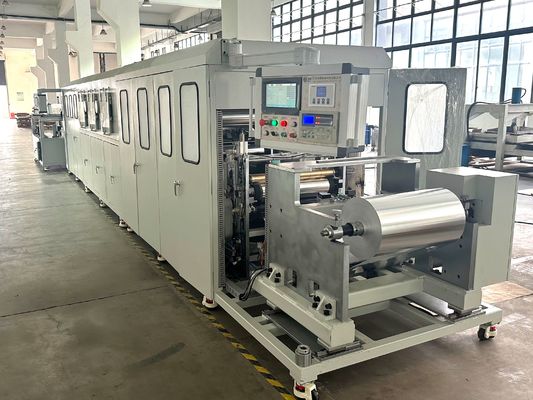

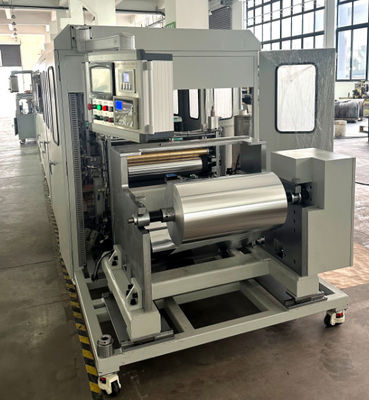

A.Unità di carico e incollaggio

Questa unità include funzioni come l'alimentazione del foglio di alluminio, la trazione del foglio di alluminio, il foro di foratura del foglio di alluminio, l'appiattimento del foglio di alluminio, la sincronizzazione del foglio di alluminio e la colla del foglio di alluminio.

Parametri dettagliati del sistema di correzione

B.Unità di incollaggio automatica

L'apparecchiatura di aggiunta automatica di colla è costituita da un serbatoio di miscelazione, una sonda ad ultrasuoni, un miscelatore a motore pneumatico e una scatola motore principale (la scatola motore principale è composta da tre parti: superiore, centrale,e parti inferiori, con la parte superiore costituita dal serbatoio di solvente del serbatoio di alto livello, la parte centrale costituita dalla scatola elettrica di controllo principale e dall'interfaccia di funzionamento uomo-macchina,e la parte inferiore è la pompa a diaframma pneumatica)

C.Unità di temperatura costante di tipo galleria

Numero di punti di controllo della temperatura: 4
Temperatura di lavoro: 0 ~ 120 ° C (temperatura massima del forno di 150 ° C)
Protezione di allarme per surriscaldamento, disconnessione, sovraccarico, ecc.
Potenza di riscaldamento: 20 kW
Precisione di controllo della temperatura: 3-5 °C

D.Unità di taglio di raffreddamento

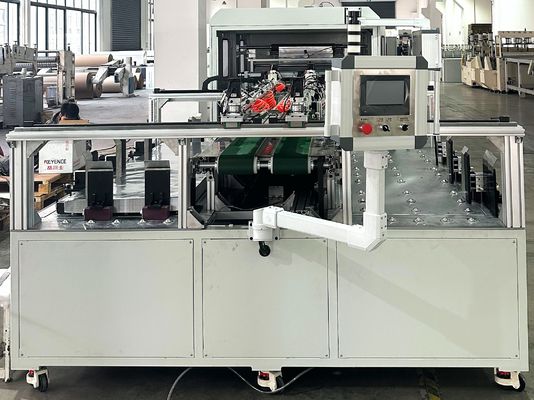

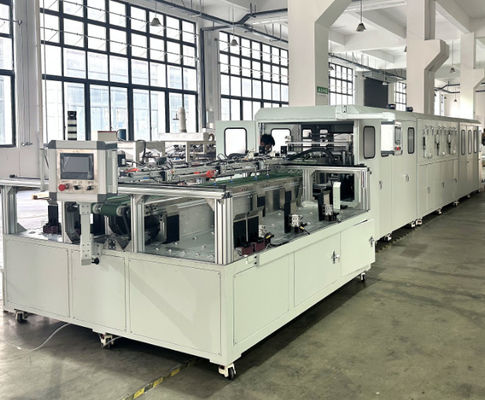

E.macchina di laminazione automatica a doppia stazione, completamente automatica, con nucleo di nido di miele in alluminio

1) Adatto per la larghezza del foglio di alluminio: 580-600 mm.
2) Lunghezza di impilazione: 900-1800 mm.
3) Velocità massima: 25 PCS/min (calcolata utilizzando un foglio di alluminio lungo 1700 mm).
4) Altezza massima di impilazione: 200 mm.
5) Quando il numero di fogli unilaterali raggiunge il numero impostato, la direzione cambia automaticamente.
6) La posizione della ventosa può essere regolata in direzione anteriore, posteriore, sinistra e destra.
7) L'apparecchiatura è dotata di viti a piedi regolabili orizzontalmente.
8) L'altezza della porta di alimentazione può essere regolabile: 1050-1150 mm.
9) Altezza del carrello di impilazione: 700 mm.

F.elenco delle attrezzature

Elenco degli accessori principali:
